Двигатель YE3/YE4 с квадратным алюминиевым корпусом

Трехфазный асинхронный электродвигатель серии YE3/YE4 разработан как новая конструкция нашей компании, основанная на характеристиках водяных насосов. Двигатель серии YE3/YE4 с уникальным внешним видом, степенью защиты IP55, изоляцией класса F и хорошей функцией энергосбережения может достичь высокого класса эффективности в соответствии с международным стандартом IE2 и китайским стандартом класса эффективности 2, что делает его идеальным энергосберегающим продуктом. Кроме того, он обладает другими хорошими характеристиками, такими как высокий пусковой крутящий момент, небольшой шум, низкая вибрация, оптимальная конструкция, удобная эксплуатация и т. д.

Для решения таких проблем, как высокий крутящий момент, вибрация и шум в насосах, мы используем чугунный материал для всех передних фланцев и задних торцевых щитков в нашем новом двигателе JLP, и это усовершенствование может полностью соответствовать применению различных типов насосов.


Температура окружающей среды: -15℃<0<40℃
Высота: высота должна быть ниже 1000 метров над уровнем моря.
Номинальное напряжение: 380 В, 400 В, 415 В
Номинальная частота: 50 Гц, 60 Гц
Подключение: соединение «звезда» для 3 кВт или менее, а соединение «дельта» для 4 кВт или более.
Обязанность/рейтинг: Непрерывный (S1)
Класс изоляции: F, повышение температуры обмотки статора исследуется при 8ok (методом сопротивления).
Класс защиты: Основной корпус двигателя имеет степень защиты IP54, IP55, но клеммная коробка имеет степень защиты IP55.
Метод охлаждения: IC411

ПРЕДВАРИТЕЛЬНОV：Нет предыдущей статьи СЛЕДУЮЩИЙ：Нет следующей статьи
  • Подробная информация о продукте
  • ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Тип № Номинальная производительность Скорость В
(А) 		ЭФФ(%) Власть
фактор(cosø) 		Номинальный крутящий момент
(Тн) 		ТСТ/ТФЛ ТМ/ТФЛ ИСТ/ТФЛ Вес
(Кг)
кВт ХПП
Синхронная скорость 3000 об/мин
YЕ3-71М1-2 0.37 0.5 2800 0.99 74.8 0.8 1.26 2.3 2.3 6.1 6.2
YЕ3-71M2-2 0.55 0.75 2800 1.4 77.2 0.82 1.87 2.2 2.3 6.3 7.4
YЕ3-80M1-2 0.75 1 2880 1.7 80.7 0.83 2.49 2.3 2.3 9.8 10.5
YE3-80M2-2 1.1 1.5 2880 2.43 82.7 0.83 3.65 2.3 2.3 7.3 14
YE3-90-Е-2 1.5 2 2895 3.25 84.2 0.83 4.96 2.3 2.3 7.6 18
YE3-90Л-2 2.2 3 2895 4.57 85.9 0.85 7.26 2.3 2.3 7.8 23
YE3-100л-2 3 4 2895 5.94 87.1 0.88 9.9 2.3 2.3 8.1 26
YE3-112М-2 4 5.5 2905 7.83 88.1 0.88 13.1 2.3 2.3 8.3 34
YE3-132С1-2 5.5 7.5 2930 10.6 89.2 0.88 17.9 2.2 2.3 8 48
YE3-132С2-2 7.5 10 2930 14.4 90.1 0.89 24.4 2.2 2.3 7.8 53
YE3-160М1-2 11 15 2945 20.4 91.2 0.9 35.7 2.2 2.3 7.9 108
YE3-160М2-2 15 20 2945 27.2 91.9 0.91 48.6 2.2 2.3 8 116
YE3-160л-2 18.5 25 2940 34.1 92.4 0.89 60.1 2.2 2.3 8.1 135
Синхронная скорость 1500 об/мин
YE3-71M1-4 0.25 0.37 1360 0.81 68.6 0.62 1.73 2.3 2.4 6 6.6
YE3-71M2-4 0.37 0.5 1360 1.14 71.2 0.62 2.54 2.3 2.4 6 7.5
YE3-80M1-4 0.55 0.75 1420 1.57 74.6 0.64 3.78 2.3 2.4 6 11.3
YE3-80M2-4 0.75 1 1420 1.86 82.5 0.74 5.04 2.3 2.3 6.3 12.8
YE3-90-Е-4 1.1 1.5 1445 2.68 84.1 0.74 7.27 2.3 2.3 6.5 17.5
YE3-90л-4 1.5 2 1445 3.61 85.3 0.74 9.91 2.3 2.3 6.6 21.8
YE3-100Л1-4 2.2 3 1435 4.93 86.7 0.78 14.6 2.3 2.3 6.9 23
YE3-100л2-4 3 4 1435 6.66 87.7 0.78 20 2.3 2.3 7.5 28.6
Е3-112М-4 4 5.5 1440 8.56 88.6 0.81 26.5 2.3 2.3 7.6 37.5
YE3-132С-4 5.5 7.5 1460 11.6 89.6 0.82 36 2 2.3 7.7 52
Е3-132М-4 7.5 10 1460 15.3 90.4 0.83 49.1 2 2.3 7.5 56
Е3-160М-4 11 15 1465 22.3 91.4 0.82 71.7 2.2 2.3 7.4 118
YE3-160л-4 15 20 1465 30.1 92.1 0.82 97.8 2.2 2.3 7.5 156
Синхронная скорость 1000 об/мин
YE3-711-6 0.18 0.25 855 0.65 63.9 0.66 2.01 1.9 2 4 9.3
YE3-712-6 0.25 0.37 855 0.81 68.6 0.68 2.79 1.9 2 4 9.7
YE3-801-6 0.37 0.5 890 1.09 73.5 0.7 3.97 1.9 2 4.7 12.2
YE3-802-6 0.55 0.75 890 1.5 77.5 0.72 5.9 1.9 2.1 4.7 13.2
YE3-90-Е-6 0.75 1 935 2.03 78.9 0.71 7.66 2 2.1 6 14
YE3-90л-6 1.1 1.5 945 2.83 91 0.73 11.1 2 2.1 6 18
YE3-100Л-6 1.5 2 949 3.78 82.5 0.73 15.1 2 2.1 6.5 29.5
YE3-112М-6 2.2 3 955 5.36 84.3 0.74 22 2 2.1 6.6 32
YE3-132С-6 3 4 968 7.2 85.6 0.74 29.6 2 2.1 6.8 43
Е3-132М1-6 4 5.5 968 9.46 86.8 0.74 39.5 2 2.1 6.8 49
YE3-132М2-6 5.5 7.5 968 12.7 88 0.75 54.3 2 2.1 7 59
Е3-160М-6 7.5 10 970 16.2 89.1 0.79 73.8 2 2.1 7 82
YE3-160л-6 11 15 970 23.1 90.3 0.8 108.3 2 2.1 7.2 118.5

Тип № Номинальная производительность Скорость В(A) ЭФФ(%) Власть
фактор(cosφ) 		Номинальный крутящий момент(Tn) ТСТ/ТФЛ ТМТФЛ ИСТ/ТФЛ Вес
(Кг)
кВт ХПП
Синхронная скорость 3000 об/мин
YE4-711-2 0.37 0.5 2765 0.89 76.5 0.81 1.28 2.2 2.2 6.1 7.3
YE4-712-2 0.55 0.75 2765 1.25 79.9 0.82 1.9 2.3 2.3 6.1 8.5
YE4-801-2 0.75 1 2910 1.66 81.8 0.82 2.46 2.3 2.3 7 11
YE4-802-2 1.1 1.5 2920 2.36 83.5 0.83 3.6 2.2 2.3 7.3 11.6
YE4-90S-2 1.5 2 2930 3.14 84.8 0.84 4.89 2.2 2.3 7.6 16
YE4-90л-2 2.2 3 2930 4.47 86.2 0.85 7.17 2.2 2.3 7.6 20.6
YE4-100л-2 3 4 2935 5.88 87.3 0.87 9.76 2.2 2.3 7.8 23.7
Е4-112М-2 4 5.5 2940 7.67 88.2 0.88 13 2.2 2.3 8.3 42
YE4-132S1-2 5.5 7.5 2945 10.4 89.1 0.88 17.8 2 2.3 8.3 46
YE4-132S2-2 7.5 10 2950 14.1 89.9 0.88 24.3 2 2.3 7.9 52
YE4-160М1-2 11 15 2960 20.3 90.7 0.89 35.5 2 2.3 8.1 95
YE4-160M2-2 15 20 2960 27.4 91.4 0.89 48.4 2 2.3 8.1 103
YE4-160L-2 18.5 25 2960 33.7 91.8 0.89 59.7 2 2.3 8.2 115
Синхронная скорость 1500 об/мин
YE4-711-4 0.25 0.37 1355 0.66 77.9 0.74 1.76 2.1 2.2 5.2 7.2
YE4-712-4 0.37 0.5 1355 0.92 81.1 0.75 2.61 2.1 2.2 5.2 8.2
YE4-801-4 0.55 0.75 1420 1.33 83.9 0.75 3.7 2.4 2.3 5.2 10
YE4-802-4 0.75 1 1430 1.77 85.7 0.75 5.01 2.3 2.3 6.6 12.9
YE4-90S-4 1.1 15 1445 2.52 87.2 0.76 7.27 2.3 2.3 6.8 16.8
YE4-90L-4 1.5 2 1450 3.36 88.2 0.77 9.88 2.3 2.3 7 19.7
YE4-100L1-4 2.2 3 1455 4.61 89.5 0.81 14.4 2.3 2.3 7.6 25.5
YE4-100L2-4 3 4 1455 6.15 90.4 0.82 19.7 2.3 2.3 7.6 31.3
Е4-112М-4 4 5.5 1460 8.14 91.1 0.82 26.2 2.2 2.3 7.8 39.2
YE4-132S-4 5.5 7.5 1470 11 91.9 0.83 35.7 2 2.3 7.9 51.2
Е4-132М-4 7.5 10 1470 14.6 92.6 0.84 48.7 2 2.3 7.5 65
Е4-160М-4 11 15 1475 21.1 93.3 0.85 71.2 2.2 2.3 7.7 97.3
YE4-160L-4 15 20 1475 28.2 93.9 0.86 97.1 2.2 2.3 7.8 107
Синхронная скорость 1000 об/мин
YE4-711-6 0.18 0.25 860 0.59 70.1 0.66 2 19 2 4 9.8
YE4-712-6 0.25 0.37 860 0.75 74.1 0.68 2.78 1.9 2 4 10.3
YE4-801-6 0.37 0.5 895 1.03 78 0.7 3.95 19 2 4.7 12.5
YE4-802-6 0.55 0.75 895 1.43 80.9 0.72 5.87 1.9 2.1 4.7 13.6
YE4-90S-6 0.75 1 950 1.94 82.7 0.71 7.54 2 2.1 6 17.2
YE4-90L-6 1.1 1.5 955 2.71 84.5 0.73 11 2 2.1 6 22.4
YE4-100L-6 1.5 2 960 3.63 85.9 0.73 14.9 2 2.1 6.5 33.5
Е4-112М-6 2.2 3 965 5.17 87.4 0.74 21.8 2 2.1 6.6 38.6
YE4-132S-6 3 4 970 6.95 88.6 0.74 29.5 2 2.1 6.8 46
Е4-132М1-6 4 5.5 975 9.18 89.5 0.74 39.2 2 2.1 6.8 54
YE4-132М2-6 5.5 7.5 975 12.3 90.5 0.75 53.9 2 2.1 7 61.8
Е4-160М-6 7.5 10 980 15.8 91.3 0.79 73.1 2 2.1 7 88.3
YE4-160L-6 11 15 980 22.6 92.3 0.8 107.2 2 2.1 7.2 125

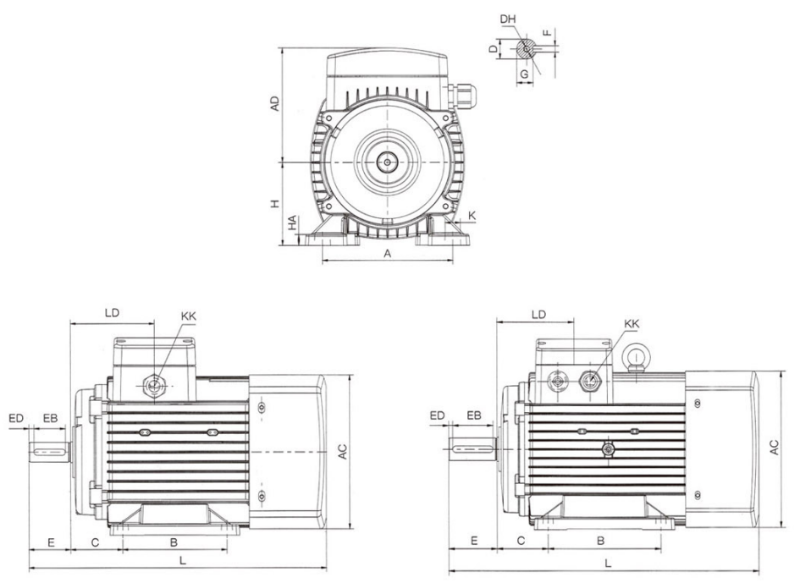

IM Б3Х71-160

Тип № А АC АD Б С Д ДH E ЭБ ЭД Ф Г H ХА К КK L ЛД
71 112 139 105 90 45 14 М5Х12 30 25 2.5 5 11 71 10 7Х10 1-М18Х1,5 255 79.5
80 125 148 110 100 50 19 М6Х16 40 30 5 6 15.5 80 11 10Х14 1-М18Х1,5 286 80.5
90S 140 169 125 100 56 24 М8Х19 50 40 5 8 20 90 12 10Х14 2-М22Х1,5 310 89
90L 140 169 125 125 56 24 М8Х19 50 40 5 8 20 90 12 10Х14 2-М22Х1,5 330 89
100L 160 194 137 140 63 28 М10Х22 60 50 5 8 24 100 15 12Х16 2-М22Х1,5 384 95.5
112М 190 218 157 140 70 28 М10Х22 60 50 5 8 24 112 15 12Х16 2-М25Х1,5 395 101
132S 216 254 175 140 89 38 М12Х28 80 65 7.5 10 33 132 16 13Х16 2-М25Х1,5 458 110
132М 216 254 175 178 89 38 М12Х28 80 65 7.5 10 33 132 16 13Х16 2-М25Х1,5 514 110
160M 253 315 196 210 110 42 М16Х36 110 90 10 12 37 160 21 16Х18 2-М30Х1,5 602 176
160L 253 315 196 254 110 42 М16Х36 110 90 10 12 37 160 21 16Х18 2-М30Х1,5 644 176

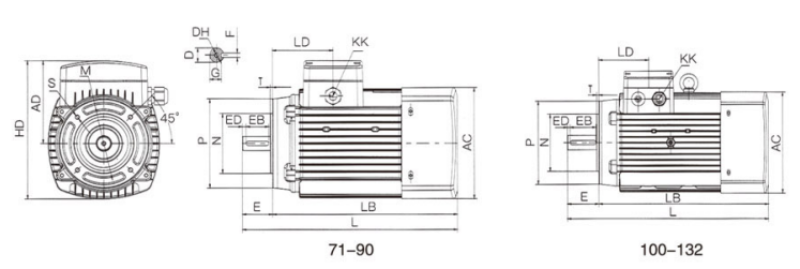

IM Б14H71-160

Тип № А АC АD Б С Д ДH E ЭБ ЭД Ф Г H ХА К КK L ЛД
71 112 139 105 90 45 14 М5Х12 30 25 2.5 5 11 71 10 7Х10 1-М18Х1,5 255 79.5
80 125 148 110 100 50 19 М6Х16 40 30 5 6 15.5 80 11 10Х14 1-М18Х1,5 286 80.5
90S 140 169 125 100 56 24 М8Х19 50 40 5 8 20 90 12 10Х14 2-М22Х1,5 310 89
90L 140 169 125 125 56 24 М8Х19 50 40 5 8 20 90 12 10Х14 2-М22Х1,5 330 89
100L 160 194 137 140 63 28 М10Х22 60 50 5 8 24 100 15 12Х16 2-М22Х1,5 384 95.5
112М 190 218 157 140 70 28 М10Х22 60 50 5 8 24 112 15 12Х16 2-М25Х1,5 395 101
132S 216 254 175 140 89 38 М12Х28 80 65 7.5 10 33 132 16 13Х16 2-М25Х1,5 458 110
132М 216 254 175 178 89 38 М12Х28 80 65 7.5 10 33 132 16 13Х16 2-М25Х1,5 514 110
160M 253 315 196 210 110 42 М16Х36 110 90 10 12 37 160 21 16Х18 2-М30Х1,5 602 176
160L 253 315 196 254 110 42 М16Х36 110 90 10 12 37 160 21 16Х18 2-М30Х1,5 644 176


IM B3/B35 H71-160

Тип № Экстремальное число А АC АD Б С Д ДH E ЭБ ЭД Ф Г H ХА КK L ЛД M Н P S Т
71 2/4 112 139 105 90 45 14 М5Х12 30 25 2.5 5 11 71 10 1-М18Х1,5 255 79.5 130 110 160 10 3
80 2/4 125 148 110 100 50 19 М6Х16 40 30 5 6 15.5 80 11 1-М18Х1,5 286 80.5 165 130 200 12 3
90S 2/4 140 169 125 100 56 24 М8Х19 50 40 5 8 20 90 12 2-М22Х1,5 310 89 165 130 200 12 3
90L 2/4 140 169 125 125 56 24 М8Х19 50 40 5 8 20 90 12 2-М22Х1,5 330 89 165 130 200 12 3
100L 2/4 160 194 137 140 63 28 М10Х22 60 50 5 8 24 100 15 2-М22Х1,5 384 95.5 215 180 250 15 4
112М 2/4 190 218 157 140 70 28 М10Х22 60 50 5 8 24 112 15 2-М25Х1,5 395 101 215 180 250 15 4
132S 2/4 216 254 175 140 89 38 М12Х28 80 65 7.5 10 33 132 16 2-М25Х1,5 458 110 265 230 300 15 4
132М 2/4 216 254 175 178 89 38 М12Х28 80 65 7.5 10 33 132 16 2-М25Х1,5 514 110 265 230 300 15 4
160M 2/4 254 311 241 210 108 42 М16Х36 110 90 10 12 37 160 21 2-М30Х1,5 612 151 300 250 350 18.5 5
160L 2/4 254 311 241 254 108 42 М16Х36 110 90 10 12 37 160 21 2-М30Х1,5 656 150 300 250 350 18.5
